6 tommer TaC-belagt grafitvarmer

Semixlabs 6-tommer TaC-belagte grafitvarmere bruger typisk et isostatisk presset eller højdensitetsgrafitsubstrat. Et varmekredsløb (typisk en koncentrisk gevind eller et cirkulært mønster) bearbejdes, og et beskyttende lag af tantalkarbid (TaC) aflejres på overfladen eller på nøglesteder. Disse varmere bruger resistiv opvarmning til at give en meget ensartet og pålidelig varmekilde direkte til små wafere (f.eks. 6" / 150 mm) eller susceptorer. TaC-belægningen forbedrer komponenternes levetid og renlighed betydeligt i højtemperatur-, korrosive procesmiljøer.

Ⅰ. Roller i større halvlederprocesser

1. Epitaksi (SiC-, GaN- og Si-lag)

I epitaksiale vækstprocesser er den 6-tommer TaC-belagte grafitvarmer et centralt termisk element, der er ansvarlig for at opnå stabil og ensartet substratopvarmning. Præcis temperaturkontrol er afgørende for at opretholde ensartet lagtykkelse, krystalkvalitet og defektminimering i SiC-, GaN- og Si-epitaksi. TaC-belægningen beskytter grafitsubstratet mod klorerede og hydrogenbaserede gasser, som er meget korrosive ved forhøjede temperaturer. Dette sikrer lang levetid, samtidig med at det forhindrer kontaminering og partikelfrigivelse i kammeret.

2. Kemisk dampaflejring (CVD / MOCVD / PECVD)

I CVD- og MOCVD-systemer er varmelegemer afgørende for at opretholde et kontrolleret miljø for tyndfilmsvækst. TaC-belægningen giver plasmaerosionsbestandighed og kemisk inertitet, hvilket gør varmelegemet velegnet til PECVD- og LPCVD-miljøer, hvor fluor- og klorforbindelser anvendes. Dens høje emissivitet og varmeledningsevne sikrer hurtige opvarmnings- og afkølingshastigheder, hvilket forbedrer processtabiliteten.

3. Diffusions- og udglødningsprocesser

Under højtemperaturdiffusion af dopant og postimplantationsglødning er ensartet opvarmning afgørende for at opnå præcise dopantaktiverings- og diffusionsprofiler. Den TaC-belagte grafitvarmer minimerer termisk stress og sikrer et kontrolleret wafermiljø. Dens modstandsdygtighed over for oxidation og termisk cykling forbedrer pålideligheden og repeterbarheden på tværs af flere procesforløb.

4. Ætsning og overfladebehandling

I tørre ætsningsmiljøer fungerer varmelegemer belagt med TaC som substratopvarmningsplatforme, der modstår fluor- og klorbaserede plasmaforhold. Belægningen beskytter grafitbasen mod erosion og partikelfrigivelse, samtidig med at den opretholder termisk stabilitet for waferoverfladen. Dette fører til forbedret ætsningspræcision og reduceret kammerkontaminering.

2. Nøglematerialer og -strukturer:

Grafitmodstandsdygtighed: Fremragende elektrisk ledningsevne, høj termisk ledningsevne, stærk bearbejdelighed og lav varmekapacitet (favoriserer hurtig temperaturstigning).

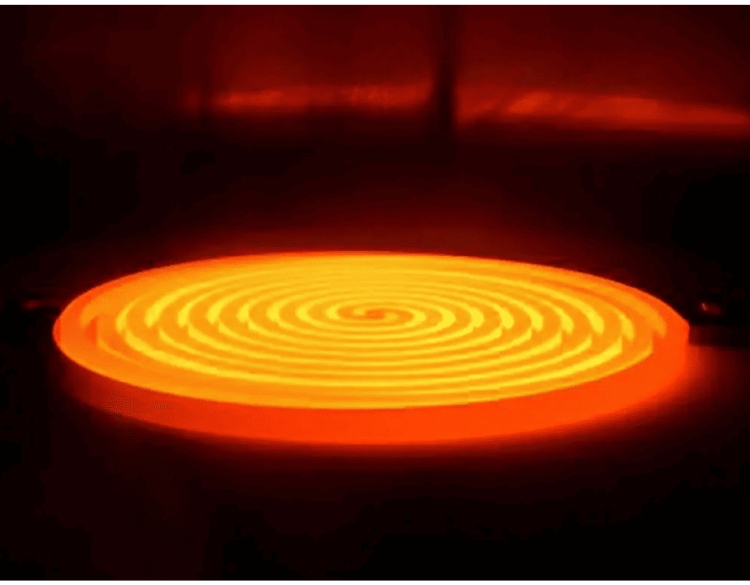

Varmekredsløbsform: Koncentriske ringe/spiraler bruges til at opnå radial temperaturensartethed; flerzonekonfigurationer kan bruges til at finjustere temperaturgradienter/afvigelser.

TaC (tantalkarbid) belægning: Højt smeltepunkt (≈3880 °C), høj hårdhed, kemisk og plasmaresistens og fremragende elektrisk ledningsevne. Som et beskyttende lag reducerer den kemiske reaktioner med procesgasser, minimerer partikelafgivelse og forlænger levetiden.

Grænsefladekobling/vedhæftning: Vedhæftning mellem TaC og grafit, belægningstykkelse og spændingskontrol er vigtige processtyringsfaktorer, der påvirker levetid og pålidelighed.

Ⅲ. Procesudfordringer og løsninger

Når man bruger en 6-tommer TaC-belagt grafitvarmer i halvlederprocesser, er der flere tekniske punkter, der kræver omhyggelig opmærksomhed. Korrekt håndtering af disse problemer sikrer stabil ydeevne, længere levetid og ensartet waferkvalitet.

1. Risiko for vedhæftning og afskalning af belægning

Udfordring:

Hvis TaC-belægningen ikke binder stærkt til grafitbasen, kan den skalle af eller revne efter gentagne opvarmnings- og afkølingscyklusser. Dette kan generere partikler og reducere varmelegemets levetid.

Opløsning:

● Foretag avanceret overfladebehandling før belægning (ætsning og rengøring for at øge bindingsstyrken).

● Brug optimerede CVD-parametre for at opnå et tæt og ensartet TaC-lag.

● Udfør vedhæftningstest under kvalitetsinspektion for at undgå skjulte fejl.

2. Termisk stress og revnedannelse

Udfordring:

Hurtige temperaturændringer under processer som RTP (Rapid Thermal Processing) kan skabe spændinger mellem grafitten og TaC-laget, hvilket fører til revner eller deformation.

Opløsning:

● Design varmelegemet med matchende termiske udvidelsesegenskaber mellem grafit og TaC.

● Brug kontrollerede opvarmnings-/køleramper for at reducere termisk chok.

● Brug finkornet grafit af høj renhed med lav termisk udvidelse til substratet.

3. Ensartet opvarmning på tværs af waferen

Udfordring:

Hvis TaC-belægningen eller grafitbasen har en ujævn tykkelse, kan det forårsage varme punkter eller kolde zoner, hvilket fører til waferdefekter.

Opløsning:

● Anvend præcis bearbejdning på grafitsubstratet med strenge dimensionstolerancer.

● Sikrer ensartet belægning med avanceret CVD-kontrol.

● Brug termisk kortlægning under kvalitetskontrollen for at bekræfte ensartet varmefordeling.

4. Levetid og udskiftningscyklus

Udfordring:

Med tiden nedbrydes selv de bedste varmeapparater under ekstreme forhold, hvilket potentielt kan forårsage uventet nedetid.

Opløsning:

● Etabler en forudsigelig udskiftningsplan baseret på driftstimer og gaskemi.

● Hav ekstra varmeapparater ved hånden for at minimere produktionsafbrydelser.

● Samarbejd med leverandøren om at udføre levetidstest og fejlanalyse med henblik på løbende forbedringer.

Kort sagt sikrer materialerne og strukturdesignet på den 6-tommer TaC-belagte grafitvarmer høj temperaturstabilitet, korrosionsbestandighed og strukturel integritet, hvilket gør den til en uundværlig komponent til avancerede epitaksi-, CVD- og diffusionsprocesser. Du er velkommen til at kontakte os for yderligere skræddersyede løsninger.
